Высокая прочность электрический болт H62 латунный гайка и 304 нержавеющей стали Железная оболочка установка для охлаждения Компрессор мотора проводки

I. Обзор продукции

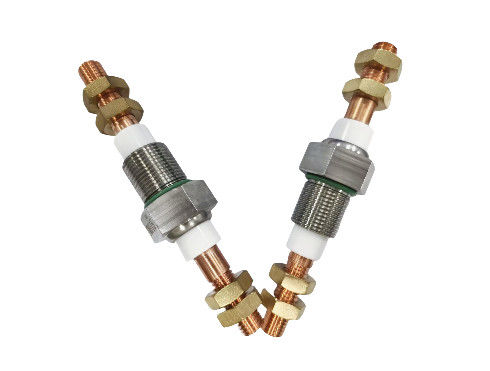

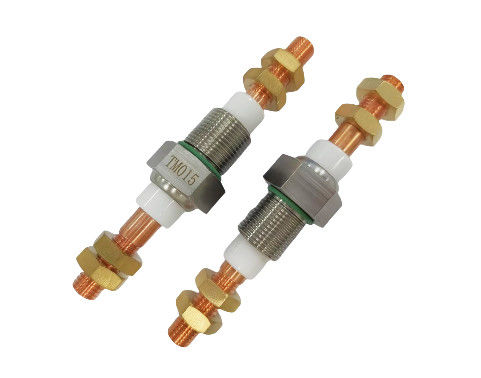

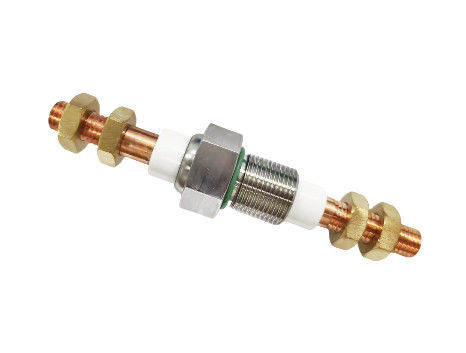

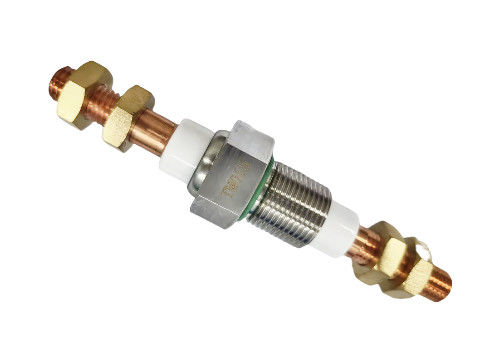

Продукт представляет собой электрический болт, который в основном состоит из установки железной оболочки, гофрированного фарфорового рукава, медного стержня, ореха, уплотнения и O - колец.
II. Спецификации конструкции

Материал

Оборудование из нержавеющей стали 304
Покрытие из гофрированного фарфора: 95% алюминиевого фарфора
Медная стержня: T3 фиолетовая медь
Орех: латунь H62
Прокладка: латунь H62
О-кольца (~13.5×2.65): HNBR

Размеры

Общая длина изделия составляет приблизительно 99,5 мм (с допуском ± 0,5 мм).
Диаметр шестиугольной части (SSCore) составляет около 25,2 мм.
Диаметр медного соединительного элемента M8 на одном конце и M16 × 1 на другом конце, с соответствующими диаметрами 12 и 24 (с допуском +0,1 мм).

Технические требования

Он должен соответствовать стандарту YS/YGR-9000 - 001 "Технические условия для двигателя терминала холодильного компрессора закрытого типа".
Соединение между фарфоровой ручкой и винтовой стержней запечатывается клеем.
Диапазон температуры работы составляет от -30°C до +100°C.
Рабочее давление составляет 2,1 МПа, испытательное давление - 3,2 МПа, а минимальное давление на разрыв - 6,3 МПа.
Сопротивление изоляции между проводником и оболочкой должно быть не менее 1000 МΩ.
При полной нагрузке тока 200 А, напряжения 600 В, 1000 ВАК, 60 Гц максимальный ток утечки ≤5 мА в течение 1 мин.
Материалы компонентов должны быть устойчивы к хладагентам R22 и R134a.

III. Особенности продукта
Этот болт разработан с точными размерами и строгим выбором материала, чтобы обеспечить его производительность в электрическом соединении и выдержать высокое давление и температуру.Подходит для холодильных компрессоров закрытого типа, обеспечивая надежное электрическое соединение и безопасность.
